卤化工厂长期处于高氯、高酸、强氧化等极端腐蚀性环境中，特别是卤碱车间，其空气与液体中常含有氯离子（Cl⁻）、硫酸根（SO₄²⁻）、氟离子（F⁻）、溴离子（Br⁻）等强腐蚀性介质。这些离子具有原子半径小、易渗透、强电化学活性等特点，不仅能破坏金属结构，还能显著腐蚀钢筋混凝土，导致设备与建筑寿命大幅缩短。
尤其在高湿、高温的车间环境中，混凝土结构常常因碱度降低、钢筋钝化膜失效而发生爆裂、脱层，存在严重安全隐患。为应对上述挑战，陕西至强重防材料有限公司依托自主研发的“纳米有机钛聚合物”核心技术，为中国平煤神马集团联合盐化有限公司卤化车间提供了完整的防腐解决方案。
构建适用于卤化工厂腐蚀车间的地坪与墙面重防腐涂层体系，通过材料设计与系统配套，有效抵御氯离子、电化学腐蚀及海洋性气氛环境下的长期侵蚀，实现车间基础设施使用寿命≥5年。
腐蚀机理分析与解决方案：

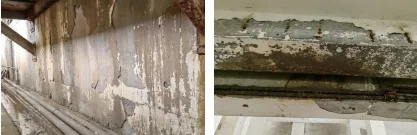

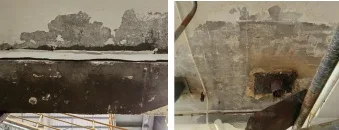

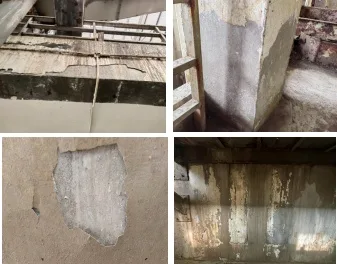

卤水中Cl⁻、SO₄²⁻、Br⁻等离子能穿透混凝土毛细孔渗入钢筋周围，破坏钝化膜，引发电化学腐蚀，生成FeCl₂等腐蚀性产物并伴随体积膨胀，最终造成混凝土开裂与钢筋锈蚀。现场调研发现，卤碱气体在车间环境中不断累积，也会腐蚀墙体与设备支架。
对此，我司设计出如下专用重防腐体系：
涂层体系设计：
- 地坪系统（型号：ZQ系列）
| 涂层类型 | 产品名称 | 涂装道数 | 干膜厚度（µm） | 理论用量（kg/m²） |
|---|---|---|---|---|
| 底漆 | ZQ-5210纳米有机钛重防腐底漆 | 1 | 60 | 0.15 |
| 中间层 | ZQ-5100钛基聚合物砂浆 | 1 | 2000 | 2.00 |
| 面漆 | ZQ-5220纳米有机钛重防腐面漆 | 2 | 200 | 0.30 |
| 总计 | – | 4道 | 2260 µm | 2.45 kg/m² |
- 墙面系统
| 涂层类型 | 产品名称 | 涂装道数 | 干膜厚度（µm） | 理论用量（kg/m²） |
|---|---|---|---|---|
| 底漆 | ZQ-5210纳米有机钛重防腐底漆 | 1 | 60 | 0.15 |
| 中间层 | ZQ-5340钛基聚合物胶泥 | 2 | 400 | 0.80 |
| 面漆 | ZQ-5220纳米有机钛重防腐面漆 | 2 | 160 | 0.30 |
| 总计 | – | 4道 | 600 µm | 1.25 kg/m² |
性能验证与考核标准：
该系列涂层系统具备以下特性：
- 铅笔硬度≥6H，附着力等级≤1级；
- 耐冲击≥50cm，耐磨性≤0.03g（1000g/750r）；
- 耐高温（80℃/24h）、耐30种典型腐蚀介质浸泡30天无变化；
- 中性盐雾试验5000h、人工老化5000h涂膜完好，腐蚀等级≤1级。
应用效果与总结：
项目目前已进入产业化实施阶段，初步应用反馈表明，施工简便，成膜致密、表面平整、耐磨耐化学性能优异。陕西至强的钛基石墨烯改性重防腐涂料体系为卤化行业提供了长效、安全、环保的腐蚀防护方案，实现了技术可复制、推广性强的目标。
未来，我们将继续推动该系列涂层在全国各类化工、盐化、氯碱、冶金企业中广泛应用，构建绿色工厂，保障工业安全运行。
